Zwiększenie efektywności za pomocą Manipulatora | Czwartek z BricsCAD #16

Jak wykorzystać manipulator w BricsCAD do przyspieszenia modelowania 3D

Manipulator w BricsCAD to jedno z najpotężniejszych, a jednocześnie często niedocenianych narzędzi. Pozwala on nie tylko na precyzyjne przesuwanie i obracanie obiektów, ale też na szybkie powielanie elementów i zmianę ich orientacji bez konieczności wpisywania komend czy używania kopii lustrzanych. W tym poradniku (na podstawie odcinka serii Czwartek z BricsCAD) pokażemy, jak w ciągu kilku minut utworzyć powtarzalny element 3D i skrócić czas modelowania nawet o połowę.



1. Rysowanie bazowego „skrzydła” elementu

Rozpoczynamy od przygotowania prostego profilu – tzw. „skrzydła”. Zgodnie z dokumentacją techniczną, element ma parametry:

  • fazowanie F25,
  • zaokrąglenie R25,
  • długość ramienia: 40 mm.

Upewnij się, że masz włączone przyciąganie punktów – pozwoli to na precyzyjne łączenie końców linii i uniknięcie „niezamkniętych” szkiców. Usuń zbędne linie i zamknij kształt.

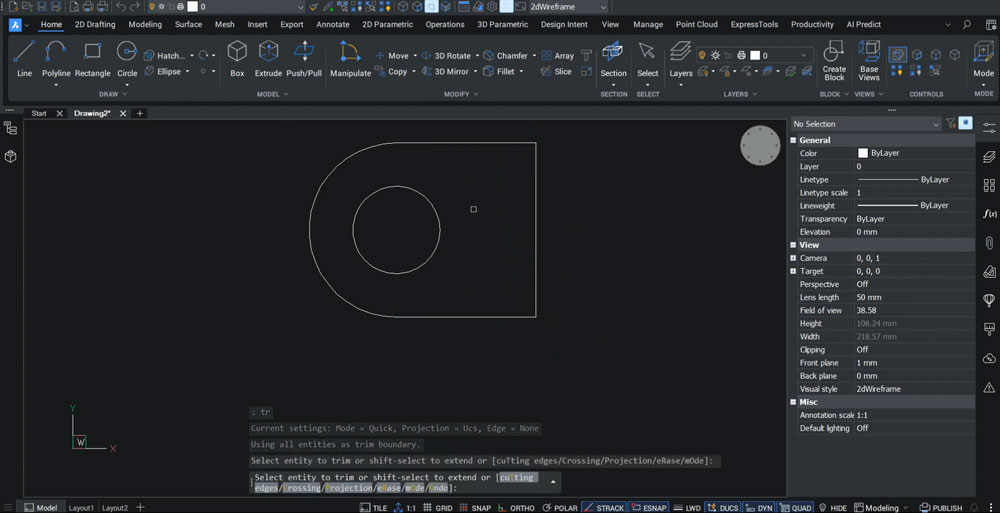

BricsCAD: szkic profilu F25 R25 z ramieniem 40 mm z włączonym przyciąganiem punktów

2. Wyciągnięcie szkicu w bryłę o wysokości 10 mm

Włącz wykrywanie obwiedni (Boundaries) i użyj komendy Wyciągnij (Extrude) na wysokość 10 mm. To Twoja pierwsza, bazowa bryła, z której za chwilę stworzysz pełny model trójramienny.

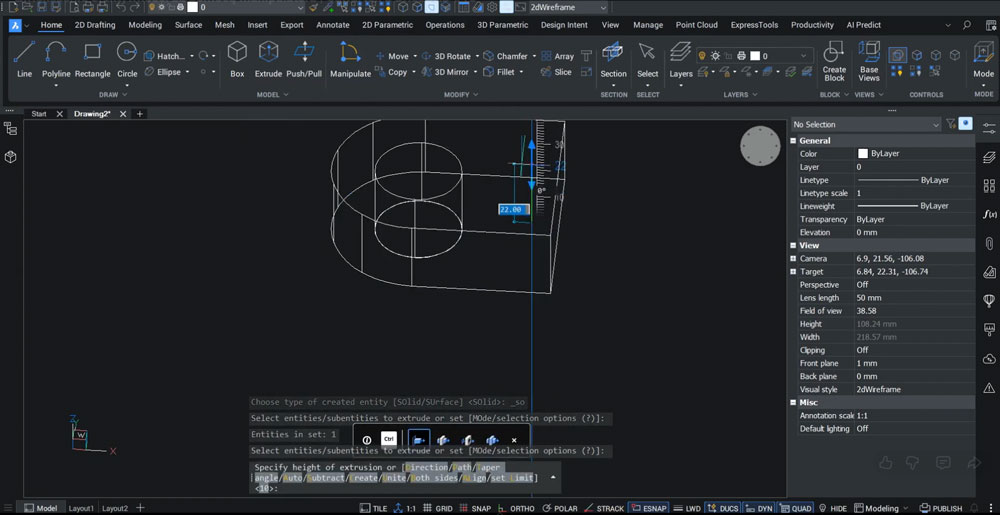

BricsCAD: wyciągnięta bryła 10 mm ze szkicu skrzydła

3. Użycie manipulatora do obrotu i powielania brył

Teraz czas na prawdziwą moc manipulatora w BricsCAD. Zaznacz gotowy element, aktywuj manipulator (jeśli nie jest widoczny – użyj skrótu Ctrl+M), a następnie ustaw jego oś w odpowiednim miejscu – będzie to punkt obrotu.

Wciśnij Ctrl i przeciągnij wzdłuż osi zielonej, obracając bryłę o 90°. W efekcie powstanie kopiowany, obrócony element w jednym kroku.

Wskazówka: Przy operacjach z manipulatorem ustaw oś obrotu dokładnie w środku bryły, aby zachować symetrię układu.

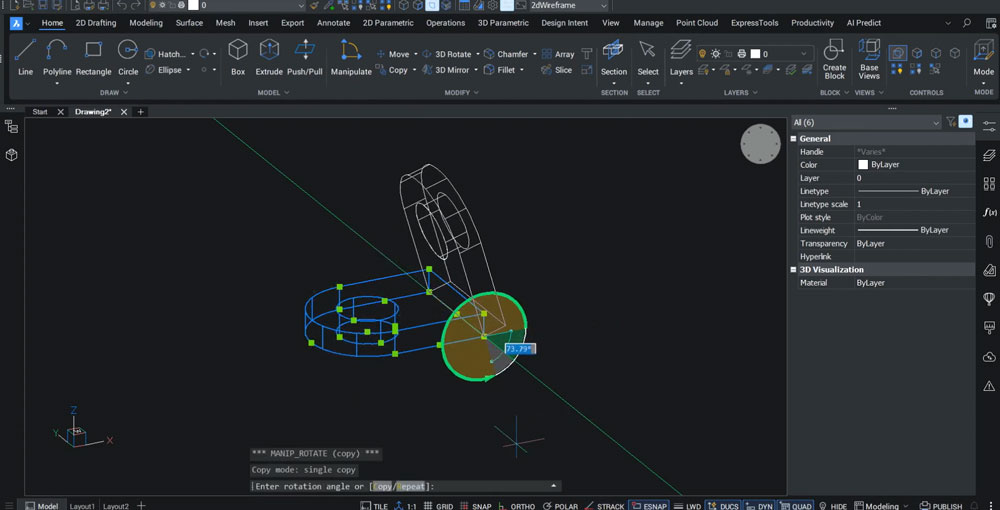

BricsCAD: obrót bryły o 90 stopni z użyciem manipulatora (zielona oś)

4. Lustrzane powielenie przez obrót manipulatorem

Zamiast klasycznego odbicia lustrzanego, ponownie użyj manipulatora. Ustaw oś obrotu i wykonaj kolejny obrót o 90°, przytrzymując Ctrl. W efekcie uzyskasz trzeci, obrócony segment bez konieczności używania osobnej komendy Mirror.

Ten sposób jest znacznie szybszy i pozwala uniknąć błędów wynikających z wyboru niewłaściwej płaszczyzny odbicia.

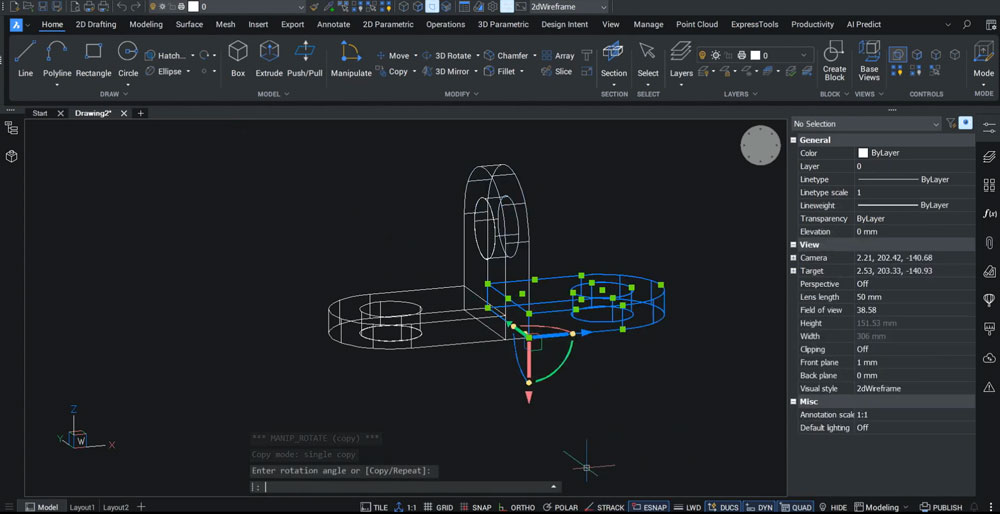

BricsCAD: trójramienny element powielony obracaniem manipulatorem o 90 stopni

5. Połączenie geometrii w jedną bryłę

Gdy wszystkie trzy elementy są już rozmieszczone i obrócone, połącz je w jedną spójną bryłę. W tym celu użyj komendy Union (skrót: UNI lub _UNION).

To końcowy etap modelowania — w ten sposób uzyskujemy kompletny element o symetrycznej geometrii, utworzony w pełni dzięki manipulatorowi, bez konieczności pracy na układach współrzędnych czy kopiowania przez wklejanie.

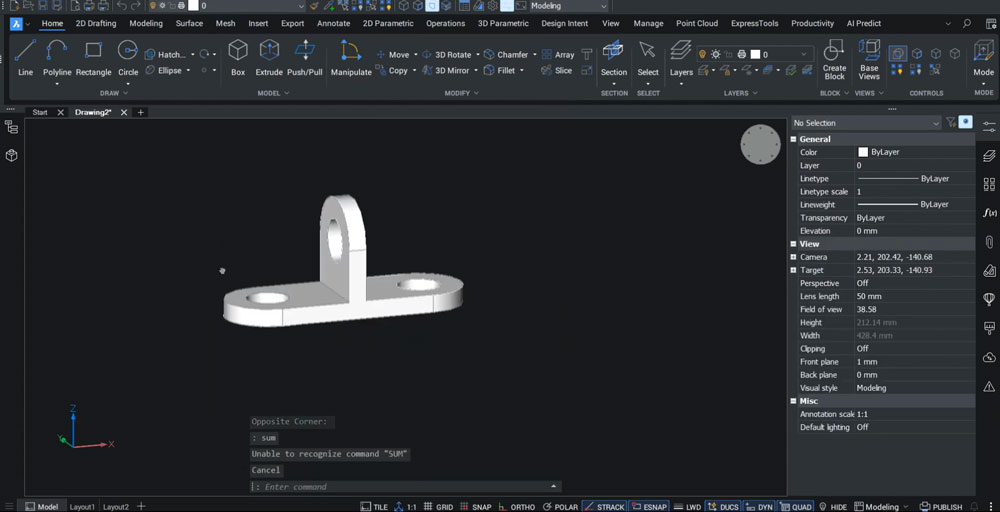

BricsCAD: połączenie trzech segmentów w jedną bryłę za pomocą operacji Union

6. Podsumowanie

Dzięki użyciu manipulatora w BricsCAD można znacznie przyspieszyć proces modelowania — zarówno w pracy z pojedynczymi częściami, jak i przy złożeniach. Narzędzie to pozwala na:

  • obrót, przesuwanie i skalowanie z zachowaniem precyzji,
  • tworzenie kopii elementów z zachowaniem orientacji,
  • modelowanie 3D bez konieczności zmiany płaszczyzn UCS.

Chcesz dowiedzieć się więcej o efektywnym modelowaniu w BricsCAD? Odwiedź naszą stronę, pobierz wersję testową i skorzystaj z pomocy ekspertów.

Kontakt PTM SYSTEM
Telefon: 453 013 314
E-mail: biuro@ptmsystem.com.pl

Wideo z pełnym przebiegiem modelowania

Pełny odcinek „Czwartek z BricsCAD” możesz obejrzeć poniżej. Wideo pokazuje krok po kroku, jak wykorzystać manipulator w praktyce – zarówno do obrotów, jak i kopiowania elementów w modelu 3D.
