Operacje boolowskie w BricsCAD: praktyczny poradnik krok po kroku
Masz problem z operacjami boolowskimi (odejmowanie, łączenie, część wspólna) w BricsCAD? Ten poradnik pokazuje dokładny, sprawdzony przebieg pracy na przykładzie modelu z serii „Czwartek z BricsCAD”, tak abyś mógł szybko i bezbłędnie wykonać Subtract, Union i Intersect oraz inne kluczowe czynności modelowania bryłowego.
1. Przygotowanie szkicu kątownika 100×100×20

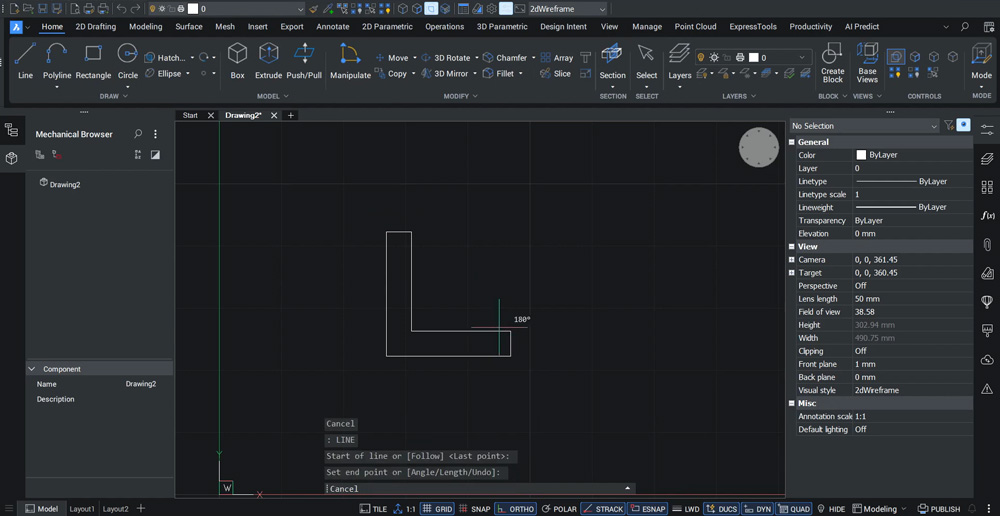

Włącz Orto oraz wykrywanie granic, a szkic narysuj polilinią. Następnie zastosuj odsunięcie o 20 jednostek, aby uzyskać przekrój kątownika 100×100×20.
2. Wyciągnięcie bryły do długości 120 mm

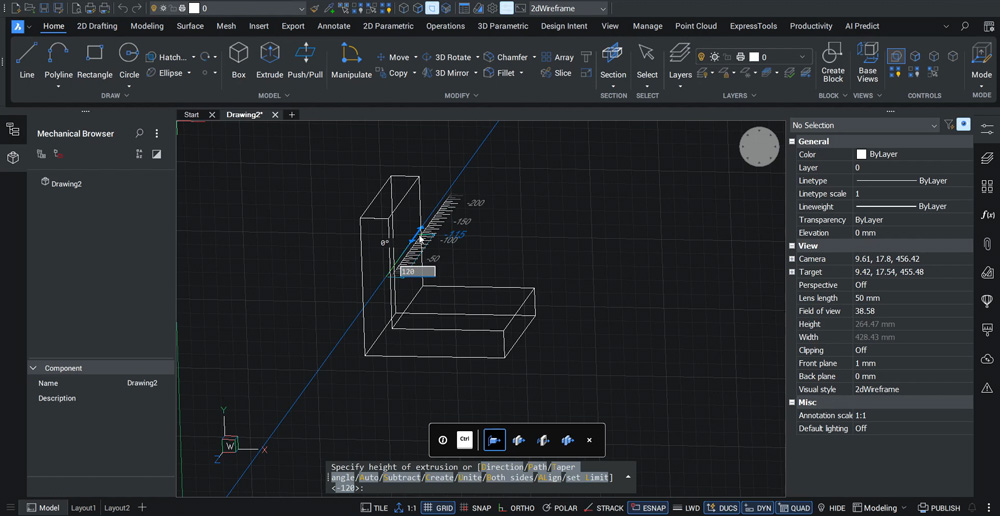

Zaznacz obwiednię i użyj Wyciągnij (Extrude) na 120 mm. To Twoja baza bryły do dalszych operacji.
3. Otwory Ø12 i Ø16 oraz ich parametryczne kopiowanie

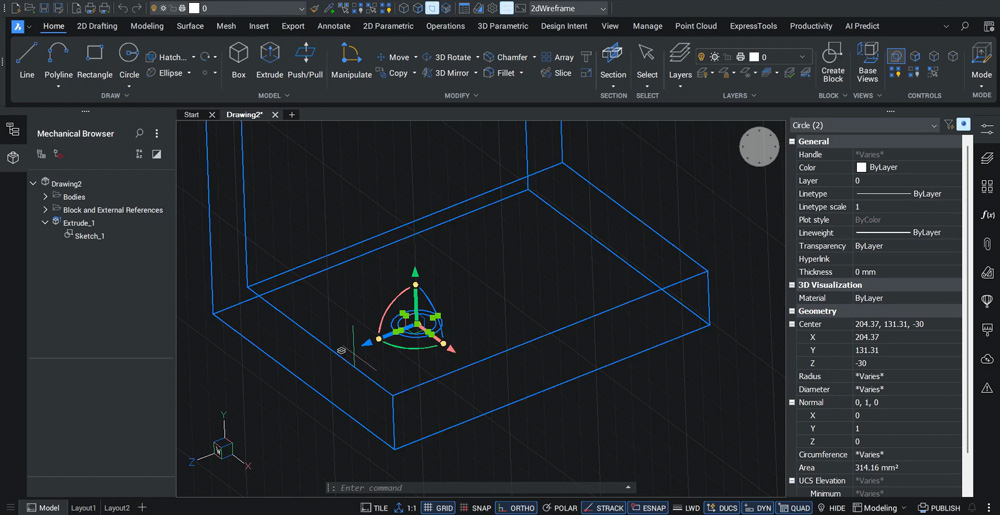

Utwórz dwa okręgi: Ø12 (R6) i Ø16 (R8) – 30 mm w osi X i 30 mm w osi Y od naroża. Aktywuj manipulator, wciśnij Ctrl i wykonaj kopię poprzez wskazanie środka krawędzi (ustalenie osi obrotu/pozycjonowania).
4. Wcięcia typu „fasolka” – wymiary, pozycjonowanie i powielanie
Wcięcie ma szerokość 30 i półkole R15, więc łączna długość segmentu to 50×30. Narysuj prostokąt 50×30 (z półkolem R15). Następnie przygotuj „fasolkę” z prostokąta 12×80 oraz dwiema półokrągłymi końcówkami R6 (razem 92 długości). Ustaw pozycję: 26 mm powyżej płaszczyzny odniesienia oraz wypośrodkuj na elemencie.

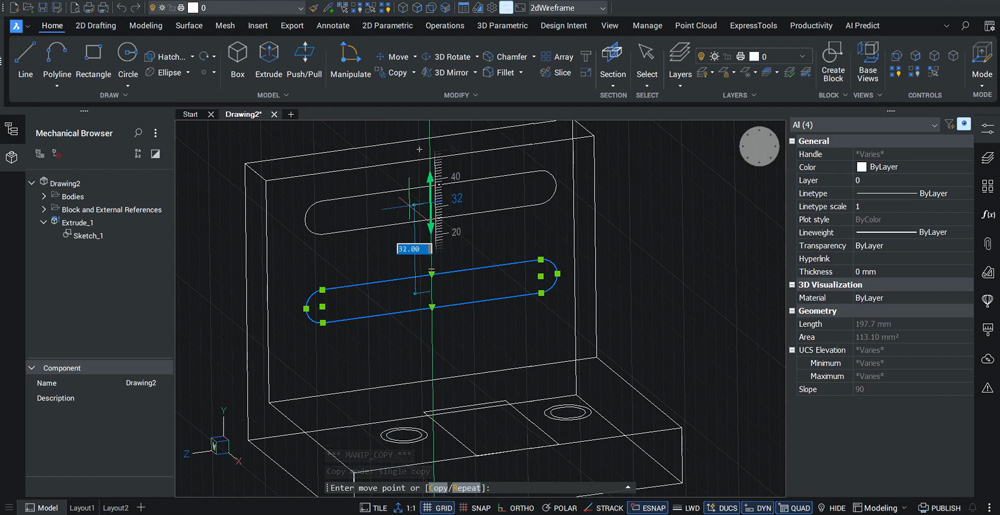

Kolejne dwie „fasolki” są co 20 mm wyżej. Użyj manipulatora + Ctrl oraz funkcji Repeat, by automatycznie powielać element o stały skok 20 mm.
5. Operacje boolowskie: Subtract (odejmowanie) – rozwiązywanie typowych problemów

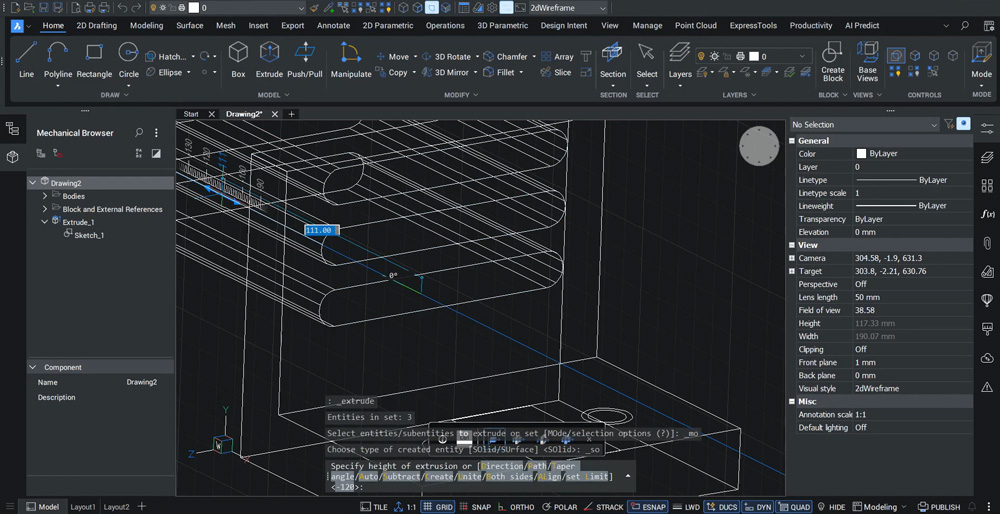

Włącz wykrywanie obwiedni/granic i zastosuj operacje boolowskie do odjęcia (Subtract) „fasolek” i wcięcia od bryły bazowej. Jeśli napotkasz problem (np. „nic się nie odejmuje”):
- Sprawdź, czy szkice są zamknięte i nie mają dublujących się krawędzi.
- Upewnij się, że bryły faktycznie się przecinają (czasem profil leży minimalnie poza bryłą).
- Ujednolić typ obiektów – odejmujemy bryłę od bryły. Jeżeli profil jest 2D, najpierw go wyciągnij tak, by przeciął bryłę, a dopiero potem odejmij.
- Wyłącz siatkę/zmień styl wizualny, aby łatwiej ocenić geometrię przed odjęciem.
6. Dodatkowe wyciągnięcia cylindrów (wys. 10 mm)

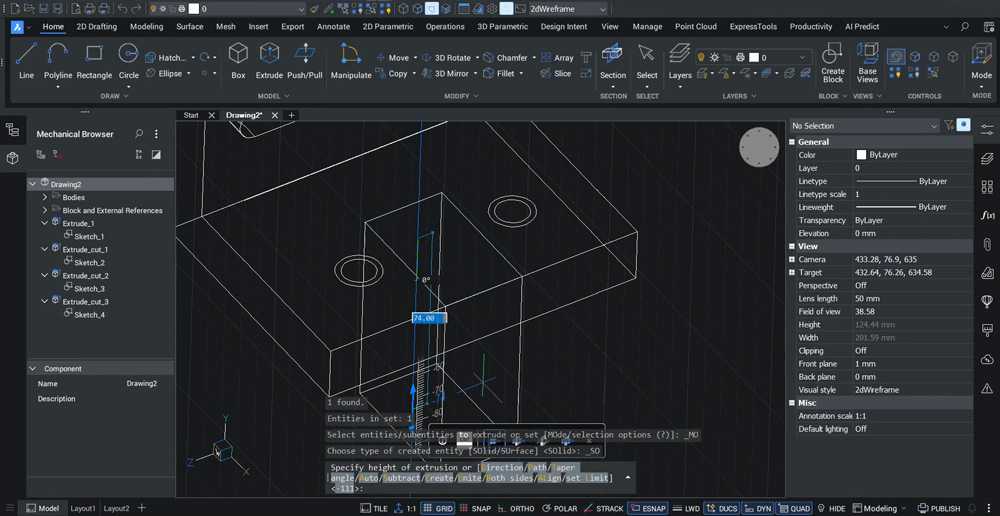

Zaznacz granice okręgów i wyciągnij w górę o 10 mm. To szybki sposób na utworzenie cylindrycznych bossów lub kołnierzy.

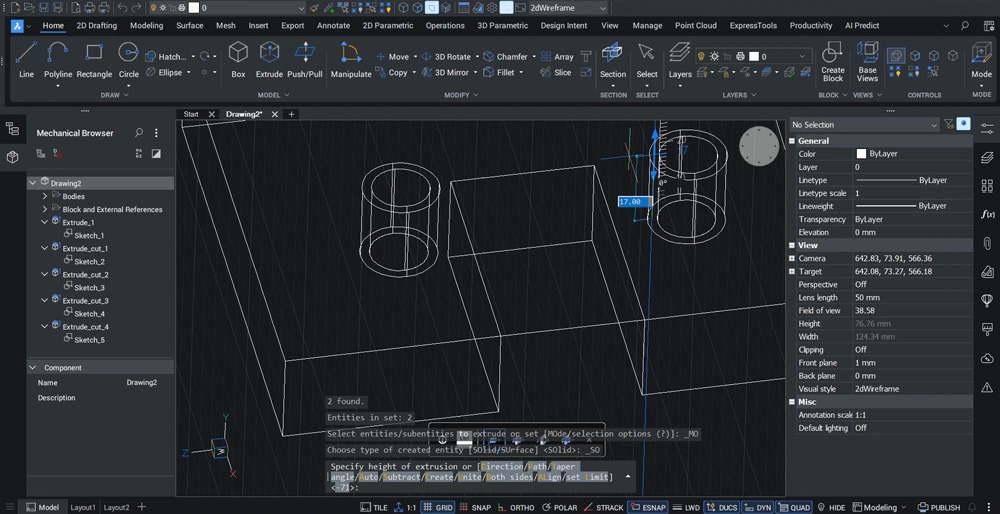

7. Zaokrąglenia R15, R10, R20, R30 – poprawna kolejność

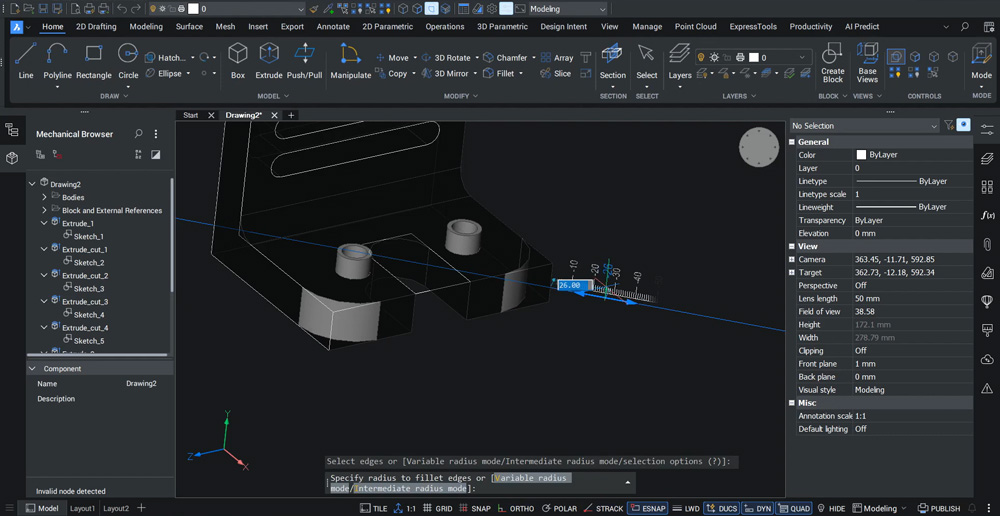

Zaznacz krawędzie i zastosuj Fillet (nie Fazę):
- R15 na wskazanych krawędziach (0:08:07–0:08:18).
- R10 – jeśli przez pomyłkę wybierzesz fazę, anuluj i powtórz jako zaokrąglenie (0:08:33–0:09:01).
- R20 na górnych krawędziach (0:09:02–0:09:17).
- R30 jako finalne wygładzenie (0:09:23–0:09:39).
Wskazówka: przy wielu filletach zaczynaj od większych promieni, jeśli ich kolejność ma wpływ na geometrię (łatwiej uniknąć kolizji i nieciągłości).
8. Najczęstsze błędy przy operacjach boolowskich i jak ich uniknąć
- Otwarte profile 2D: zamknij pętle lub użyj Region/Wyciągnij do bryły, zanim wykonasz Subtract.
- Brak przecinania się obiektów: upewnij się, że bryła narzędzia przechodzi przez bryłę docelową.
- Niewidoczność geometrii: zmień styl wizualny albo wyłącz siatkę, aby ocenić wynik
- Zła kolejność operacji: najpierw Subtract, potem fillet/faza; przy filletach – od większych do mniejszych promieni.
- Mylenie Fazowania z Zaokrągleniem: wybierz Fillet, a nie Chamfer
