Modelowanie 3D w BricsCAD – tworzenie bryły na podstawie szkicu
BricsCAD to narzędzie do modelowania 3D, które umożliwia precyzyjne projektowanie z wykorzystaniem szkiców, parametryzacji i operacji Boole’a. W tym poradniku przedstawiono krok po kroku, jak stworzyć bryłę na podstawie szkicu, wykorzystując funkcje programu.
Ustawienie widoku i współrzędnych
Pierwszym krokiem w modelowaniu jest ustawienie odpowiedniego widoku i współrzędnych. Należy przejść do panelu Widok → Układ współrzędnych, a następnie wybrać aktualny widok. Dzięki temu rysowanie będzie odbywało się w odpowiednim układzie współrzędnych.
Tworzenie szkicu bryły
Następnie należy stworzyć szkic obiektu. W pierwszej kolejności rysowany jest wielobok bez wymiarów, który zostanie zwymiarowany później.
Aby nadać wymiary, można skorzystać z funkcji AUTO. W tym przypadku program automatycznie przypisuje wymiary kątowe i liniowe. Nadmiarowe wymiary kątowe można usunąć, pozostawiając jedynie istotne parametry.
Następnie wprowadza się konkretne wartości wymiarowe:
- Podstawa o długości 150 jednostek
- Wysokość 70 jednostek
- Boczne długości 60, 60 oraz 30 jednostek
W miejscach, gdzie program nie przypisał wymiarów, można skorzystać z polecenia Wymiar liniowy dostępnego w zakładce Parametry 2D. Po nadaniu wymiarów szkic można połączyć w polilinię.
Wyciągnięcie szkicu w model 3D
Po utworzeniu szkicu można przystąpić do jego wyciągnięcia. W tym celu używa się polecenia Odsuń i ustawia dystans na 10 jednostek.
Aby przekształcić szkic w bryłę, wybiera się funkcję Wyciągnięcie i ustala wysokość na 100 mm.
Dodanie wycięcia w bryle
Na powierzchni bryły należy dodać prostokątne wycięcie. W tym celu rysuje się prostokąt o wymiarach 100 × 60 jednostek.
Aby ustawić prostokąt w centrum bryły, używa się Manipulacji, przesuwając go o 20 jednostek w kierunku środka.

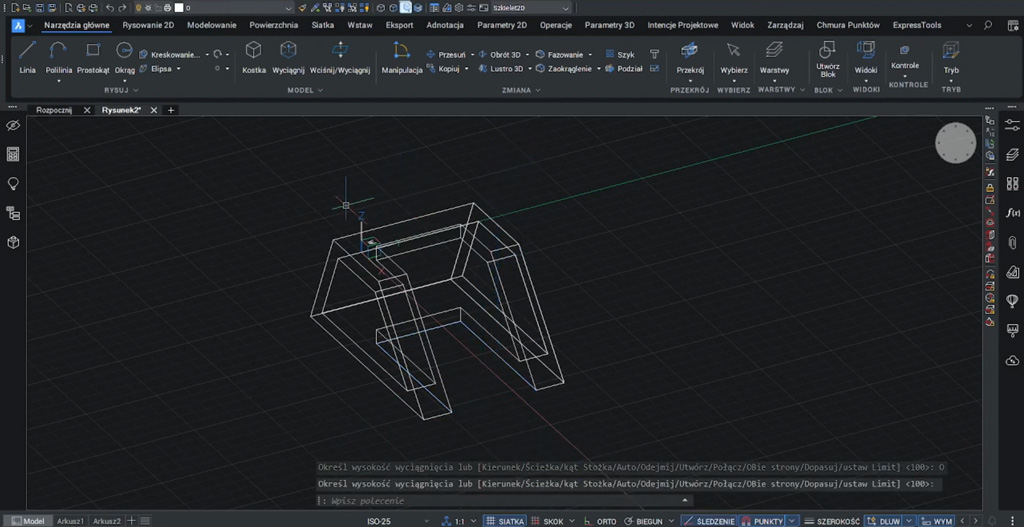

Następnie prostokąt zostaje odjęty od bryły za pomocą operacji Boole’a – Odejmij.
Podsumowanie
Proces modelowania w BricsCAD obejmuje tworzenie szkicu, jego parametryzację oraz wyciągnięcie do bryły. Można stosować operacje Boole’a do edycji modelu i dostosowywać jego geometrię za pomocą manipulatora.
Więcej poradników znajduje się w kategorii Modelowanie 3D w BricsCAD.
